Точки, линии, многоугольники и объекты в трехмерном пространстве


Как мы уже видели, точка в трехмерном пространстве имеет три координаты (x,y,z). Этой информации достаточно, чтобы ее однозначно определить в пространстве.Будет логично, если следующим объектом, который мы определим, станет линия. Линией называют отрезок, соединяющий две точки в трехмерном пространстве. Мы можем даже написать структуры данных, определяющие точку и линию.

Листинг 6.1. Определение точки и линии в трехмерном пространстве.

// структура, описывающая точку в трехмерном пространстве

typedef struct point_typ

{

float x,y,z                // координаты точки

} point, *point_ptr;

// структура, описывающая линию в трехмерном пространстве

typedef struct line_typ

{

point start, end;        // линия задается двумя точками

} line, *line_ptr;

Используя структуры из Листинга 6,1, давайте определим линию, которая начинается в точке (0,0,0) и идет в точку (100,200,300)



line linel;

linel.start.x = 0;

linel.start.у= 0;

linel.start.z = 0;

linel.end.x = 100;

linel.end.у = 200;

linel.end.z = 300;

Теперь мы имеем описание линии. Если мы захотим, то сможем создать трехмерный мир, состоящий из линий и точек, но это будет скучным и тоскливым занятием.

Нам нужен больший уровень абстракции для моделирования объектов, и для этого нам пригодятся многоугольники. Как вы поняли из четвертой главы, многоугольник - это множество вершин, соединенных отрезками прямых. Вершины определяют границы многоугольника. В трехмерном пространстве Многоугольники очень похожи на своих двухмерных собратьев. Попробуем определить трехмерный треугольник. Он может выглядеть так, как это изображено иа рисунке 6.2.

Как вы можете видеть, на листе бумаги весьма несложно представить трехмерный объект. Мы будем использовать для описания «диагональный вид». Позже,мы к этому еще вернемся, а сейчас важно понять идею.

Описать многоугольник довольно просто: мы применим старое определение многоугольника и просто добавим к нему несколько атрибутов для создания новой законченной структуры. В Листинге 6.2 показана такая структура.




Листинг 6.2. Определение трехмерного многоугольника.

// структура, описывающая многоугольник

typedef struct polygon_typ

{

int num_vertices;                 // число

вершин

vertices[MAX VERTICES];           // координаты

вершин

int color;                        // цвет многоугольника

}polygon, *polygon_ptr;

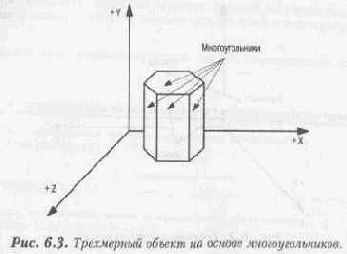

Как можно заметить, в структуре описаны вершины и цвета. Эти составляющие необходимы для правильного отображения. Теперь, когда у нас есть структура, описывающая многоугольник, следующим шагом будет определение объекта на основе многоугольников. На рисунке 6.3 продемонстрирован один из таких объектов.

Теперь мы можем добавить еще один уровень к нашему описанию. Объект - это набор многоугольников. Создадим структуру, которая бы поддерживала эту концепцию:



Листинг 6.3. Описание трехмерного объекта на основе многоугольников.

// структура, описывающая объект

typedef struct object_typ

{

int num_faces;             // число

граней

polygon faces[max_faces]; // грани, представленные многоугольниками

float xo,yo,zo;            // координаты объекта в пространстве

int visible;               // виден ли объект на экране?

} object, *object_ptr;

Структура данных в Листинге 6.3 описывает объект, который образован , множеством многоугольников или поверхностей. Используя эти структуры данных и определения, мы можем создать несколько трехмерных объектов: космический корабль, планету и окружающее космическое пространство.

Чтобы поместить объекты в трехмерное пространство, мы должны знать их пространственное расположение. То есть мы должны определить значения хо, уо и zo для каждого предмета. Так же, как и в случае с двухмерными объектами (которые мы уже обсуждали в четвертой главе), пространственные объекты мы будем определять в собственных локальных системах координат (0,0,0). Затем, когда мы будем перемещать объект, мы его просто переведем в конечную позицию.



Для наших структур это будет точка (xo,yo,zo).

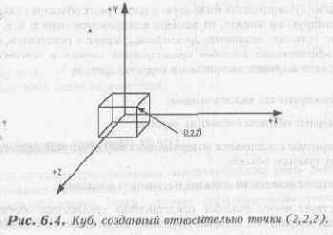

Решением этой задачи будет простой перенос каждой из точек объекта, так же, как мы это делали для двухмерных объектов. Мы можем проверить этот метод и для объемных фигур. Например, представим себе куб, с вершиной в точке (2,2,2) (см. рис. 6.4). Если мы посмотрим на куб, то увидим, что он состоит из восьми вершин и шести поверхностей. Используя наши структуры данных, мы можем описать куб как объект с шестью гранями. Проблема, возникающая в данном случае, состоит в том, что это не самый лучший способ описания объекта. Ведь любая поверхность ограничена четырьмя точками и каждая из этих точек является общей еще для двух поверхностей. Это значит, что описание избыточно.

Возможно, более удачной окажется структура данных, содержащая список вершин. В этом случае избыточности не возникает. Однако при этом структура станет более общей и сложной, поскольку:

§          Мы должны будем иметь указатели либо индексы, или то и другое вместе для ссылки на вершины, необходимые для построения геометрической фигуры. Это увеличивает время распознавания данных объектов;

§          Наши структуры могут использовать заранее определенные массивы для хранения вершин и многоугольников. Это неэффективно использует па­мять. Массивы должны быть одного размера, так как, независимо от того, используем ли мы один элемент массива или весь массив, нам необходимо отводить место под максимальное число элементов.

Эти факты надо принимать во внимание, когда создаете структуры для трехмерных объектов. Таким образом, для наших целей структуры данных из Листингов 6.2 и 6.3 являются наиболее простыми для работы. Если же вы хотите создать набор реальных трехмерных структур, то должны использовать другую тактику.

В общем случае представление двух- и трехмерных объектов сильно зависит от игры, которую вы пишете, от размера используемой памяти и т. д. (Наша цель сейчас - понять механизмы трехмерной графики и рендеринга, а не поиск наиболее эффективных способов представления данных в компьютере.


Это зависит от используемых алгоритмов и структур данных.)

Просуммируем все вышесказанное:

§                           Трехмерные объекты состоят из вершин;

§                           Эти вершины соединяются поверхностями или многоугольниками, которые задают границы объекта;

§                           Объекты описываются относительно начала координат;

§                           Существует много способов представления трехмерных объектов и вы должны выбрать тот, который устраивает вас по скорости и объему памяти.
